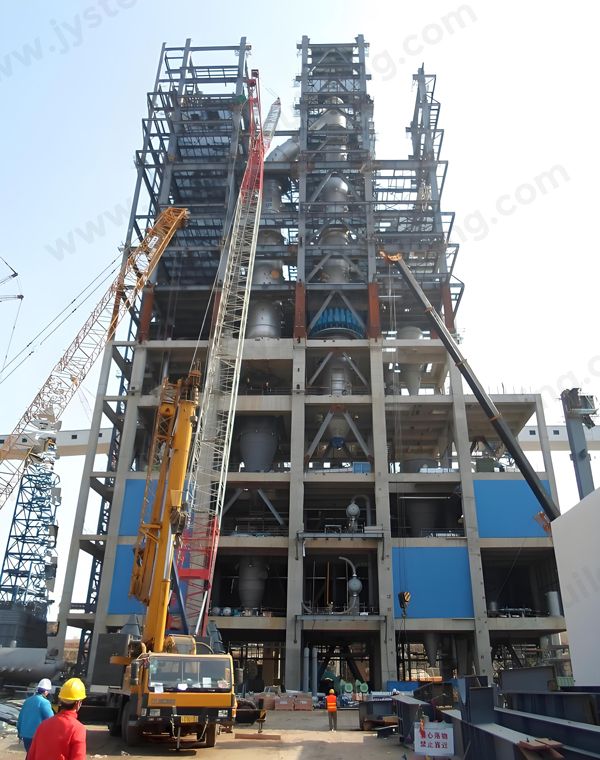

Oceľové konštrukčné rámy

Oceľová konštrukcia je široko používaná v priemysle, stavebníctve a infraštruktúre. Tieto rámy sú prevažne tvorené oceľou a vynikajú vysokou pevnosťou, ľahkou hmotnosťou a rýchlou výstavbou. Pri návrhu a realizácii je dôležité zohľadniť zaťaženie, výber materiálov, stabilitu a dizajn spojov. Pravidelná údržba predlžuje životnosť týchto konštrukčných prvkov.

Komponenty

Oceľové rámy sa zvyčajne skladajú z týchto častí:

• Oceľové stĺpy: Vertikálne nosné konštrukcie, ktoré prenášajú zaťaženie na základy.
• Oceľové nosníky: Horizontálne články spájajúce stĺpy a podporujúce podlahy alebo strechy.
• Výstužné systémy: Horizontálne a vertikálne výstuhy zvyšujú stabilitu konštrukcie.
• Spojky: Skrutky alebo zváranie na spájanie jednotlivých stavebných materiálov.
• Základy: Betónové základy pre upevnenie stĺpov.

Bežné špecifikácie

Špecifikácie oceľových rámov sa určujú podľa zaťaženia a požiadaviek projektu:

(1) Profily

• H-nosníky: H100×100 až H400×400 (výška × šírka, mm).
• I-nosníky: I10 až I63 (výška, cm).
• Rohová oceľ: L30×30×3 až L100×100×10 (dĺžka × dĺžka × hrúbka, mm).
• U-profil: [10 až [40 (výška, cm).

(2) Oceľové plechy

• Hrúbka: 6mm až 50mm.
• Šírka a dĺžka: Bežne 1,5m až 3m a 6m až 12m.

(3) Oceľové rúry

• Kruhové rúry: Ø50×3 až Ø300×12 (priemer × hrúbka steny, mm).
• Hranaté rúry: □50×50×3 až □200×200×10 (dĺžka × dĺžka × hrúbka steny, mm).

(4) Spojovacie materiály

• Skrutky: M12 až M24 (priemer, mm).
• Zváracie materiály: Elektródy E43 (pre oceľ Q235) a E50 (pre oceľ Q345).

Výhody

• Vysoká pevnosť: Vhodné pre veľké rozpätia a ťažké náklady.
• Ľahkosť: Jednoduchšia preprava a montáž v porovnaní s betónom.
• Rýchla výstavba: Montáž na mieste z predvyrábaných dielov.
• Recyklovateľnosť: Ekologicky priaznivé riešenie.
• Odolnosť proti zemetraseniam: Oceľ je pružná a odolná.
